建设成效

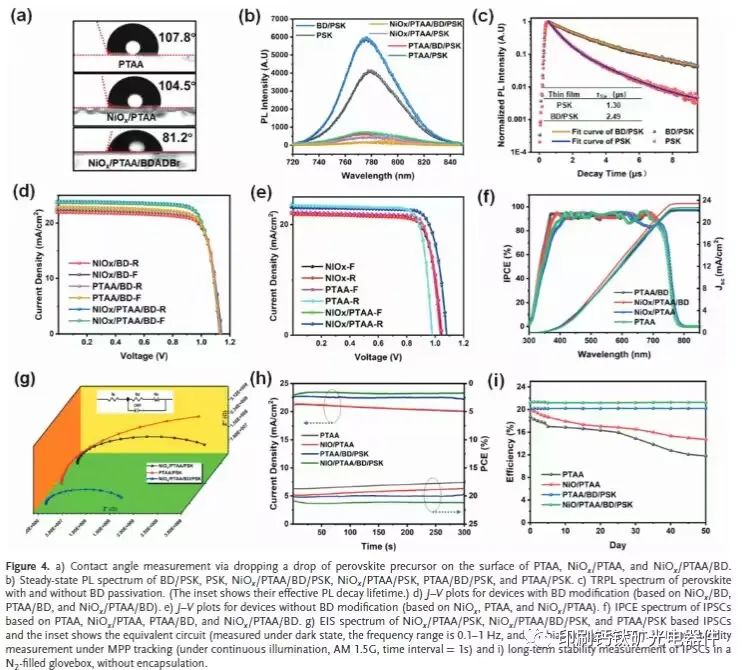

近年来，倒置钙钛矿太阳能电池（ipscs）取得了令人印象深刻的发展。然而，它们的效率仍然远远落后于理论极限，且器件的不稳定性阻碍了它们的商业化进程。通过一步沉积进一步提高其性能的两个主要障碍是：1）钙钛矿膜质量不令人满意；2）表面接触不良。为了解决上述问题，石河子大学黎阳老师通过利用4-丁二醇溴化铵（bd）形成pb-n键来钝化pb2 缺陷并在钙钛矿的掩埋表面填充甲脒离子的空位。聚[双（4-苯基）（2,4,6-三甲基苯基）胺]膜的润湿性也由于ptaa和bd分子之间形成氢键而得到改善，从而产生更好的表面接触，并提高了钙钛矿结晶度。因此，bd改性的钙钛矿薄膜平均晶粒尺寸显著增加，pl衰变寿命显著提高。bd处理后的器件效率高达21.26%，明显高于对照器件。此外，与对照器件相比，改进后的器件表现出显著增强的热稳定性和环境稳定性。这种方法为获得用于制造高性能ipsc铺平了道路。
近期，该工作以题为“modifying ptaa/perovskite interface via 4-butanediol ammonium bromide for efficient and stable inverted perovskite solar cells”的研究论文刊发在国际材料科学著名期刊small（中科院2022升级版材料科学1区top期刊，if=15.153）上。该工作得到了石河子大学高层次人才科研启动项目和石河子大学兵团能源发展研究院的大力支持，文章第一作者和通讯作者为黎阳老师，第二作者为石河子大学兵团能源发展研究院张立新教授。
（石河子大学兵团能源发展研究院）
